● 化学成分：（%）
| 元丰牌号 |
C |
Si |
S |
P |
Mn |
Cr |
Mo |
V |
| H26 |
0.35～0.40 |
0.30～0.50 |
≤0.005 |
≤0.025 |
0.20～0.45 |
4.0～4.50 |
2.20～2.80 |
0.80～1.0 |
● 特征：H26钢在H13成熟工艺基础上开发出来的一款高性能的热作模具钢，结合了H13的高稳定性，并进一步提高了抗热疲劳性能、抗回火性能，具有更佳的强韧性，极大的提高了模具的使用寿命。
● 先进的制造工艺：H26采用电弧炉+真空精炼+电渣重熔冶炼技术，纯净度高（S含量控制在0.002%以下），成份偏析小，结合高温扩散、多向锻造工艺、超细化处理等先进的热处理工艺，材料致密度高，组织细小均匀，具有极佳淬透性和抗热疲劳性。
● 产品用途：适用于要求高热疲劳抗力的中、大型铝镁合金压铸模、高强度挤压模和精密热锻模。
● 工艺特征：
1.高温扩散是改善碳化物偏析的有效途径
经过在1200℃以上的高温长时间保温，高温合金钢的共晶碳化物数量减少、颗粒变小，成分更加均匀。

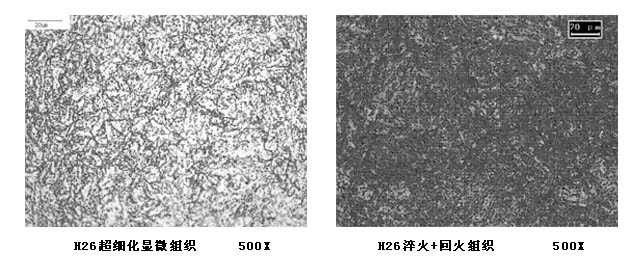

2.组织超细化处理为最终热处理提供最理想的预备组织
H26钢组织超细化后的碳化物球更加的细小、圆整、均匀，在淬火加热是不易溶解，可以阻止晶粒长大，细化淬火马氏体组织，可以大幅度提高模具的耐磨性和强韧性，同时降低了模具的过热敏感性，热处理操作方便，可减小变形和开裂。
● 室温冲击韧性 ：
| 钢种 |
室温冲击韧性(J/cm2） |
| H26 |
≥330 |
● 抗拉强度：
| 钢种 |
48HRC |
50HRC |
52HRC |
| H26 |
1610MPa |
1710MPa |
1800MPa |
