化学成分（%）

特征：1、该钢经稀土处理炉外精练，真空脱气、电渣至溶，钢质纯净、组织至密。

         2、锻打前后经均质细化工艺处理，显微组织均匀，性能稳定，使用寿命均高于普通H13。

用途：适合制作各类热锻模、热挤压模、铝压铸模等。

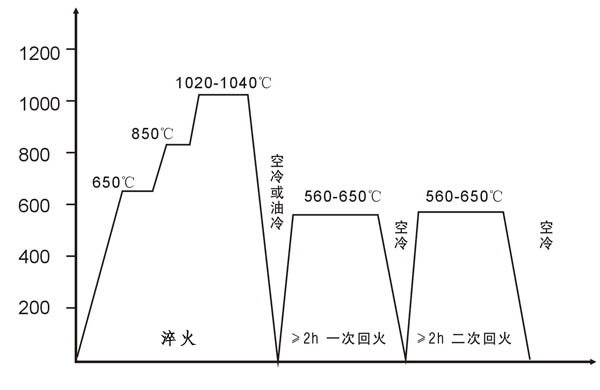

　　注：淬火时预防脱碳，对型腔复杂模具预热要充分，600℃预热时间按原则办事0.5min/mm，850℃预热按1min/mm。淬火后模具要及时回火，防止开裂，根据模具情况可考虑进行三次高温回火。请避免在400-500℃之间回火，防止产生回火脆性，回火温度根据使用而定。
